1. 核心设计思想

  • 中心外置： 弱电箱仅作为“中转站”，将路由器的“大脑”置于客房桌面，方便操作与散热。
  • 物理双路： 客房与弱电箱之间通过​双线回传，解决光猫拨号与全屋交换的逻辑闭环。
  • 先基后备： 装修时一次性把最难换的“线”和“交换机”买到位，路由器暂时沿用旧设备。

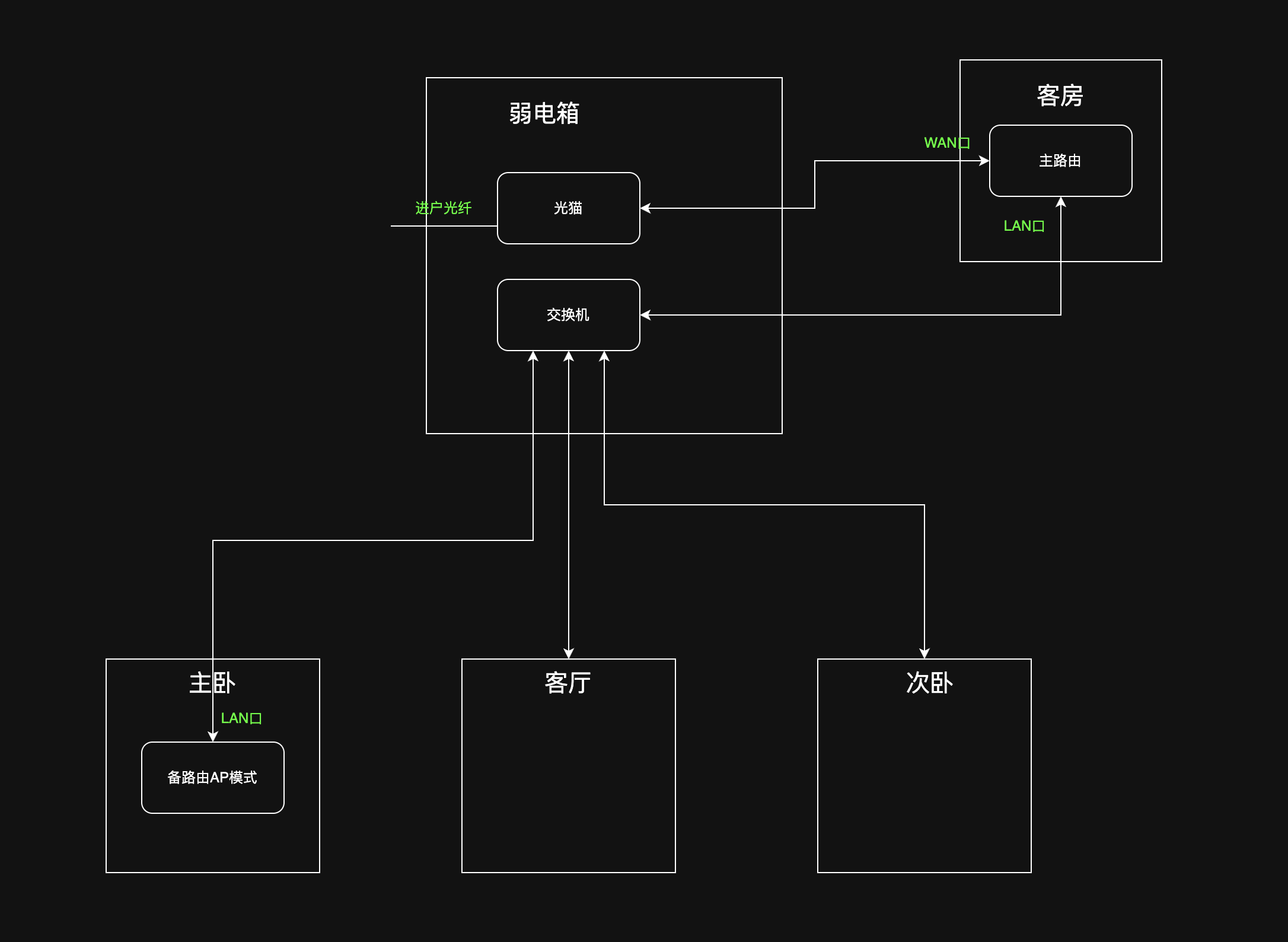

2. 空间布局与逻辑拓扑

位置设备部署功能描述
弱电箱光猫（桥接模式）+2.5G 交换机全屋流量的“大动脉枢纽”。
客房(核心)主路由/拨号负责全屋拨号、DHCP、防火墙及游戏加速。
主卧旧路由/备用 AP负责休息区无线覆盖（可设独立 SSID 手动切换最好是MESH组网）。
其他房间墙面网口面板电视、游戏机、PC 物理直连。

bbXWQk

3. 物理链路连接图（施工重点）

  1. 互联网输入： 光猫 (千兆口) $\rightarrow$ 客房线 A $\rightarrow$ 主路由（WAN口)。
  2. 满血回传： 主路由(LAN口) $\rightarrow$ 客房线 B $\rightarrow$ 2.5G 交换机。
  3. 全屋分发： 交换机 $\rightarrow$ 各房间预埋线（客厅、主卧、次卧） $\rightarrow$ 终端设备。
  4. 第二路由作为AP：可根据实际情况调整部署位置力求全屋无线网覆盖。

4. 硬件采购清单（总预算约 ¥1000 内）

类别推荐规格建议品牌备注
网线CAT6A (超六类) 非屏蔽大唐、普天、海康必须是无氧铜，拒绝铜包铝。
交换机5口 2.5G 网络交换机中兴、TP-LINK、水星选全金属外壳，利于弱电箱散热。
弱电箱400x500 带风扇规格任意正品必须带温控风扇和 PDU 专用插排。
面板模块超六类屏蔽/非屏蔽模块施耐德、公牛建议买空面板+独立模块，方便维护。

5. 施工避坑指南（写给电工）

  • 管径要求： 客房至弱电箱主干道使用 ​25mm (或20mm) PVC 管。
  • 拉线工艺： 严禁 90 度死弯，必须走​大弧度“月亮弯” 。
  • 强弱电分离： 网线管与电线管保持至少 20cm 间距，交叉处包裹锡纸。
  • 底盒预留： 客房核心位使用 ​60mm 加深底盒，预留两根网线，长度建议留出 20cm 余量。

6. 未来升级路径（无痛迁移）

这套方案最优雅的地方在于，当你未来手头宽裕想升级时：

  • 升级 WiFi 7： 仅需在客房拔下小米，插上​中兴 BE5100 Pro+ 。
  • 升级万兆： 弱电箱更换万兆交换机，线材无需更换（超六类短距离支持 10G）。
  • 解决信号死角： 在信号弱的房间墙面网口接入新的 AP，实现全屋覆盖。
